[Vyatta] Konfigurasi Routing OSPF di Vyatta (ver 6.4)

Routing Open Shortest Path First (OSPF) adalah sebuah routing protokol standard terbuka yang telah diimplementasikan dalam sejumlah vendor jaringan, adapun alasan untuk mengkonfigurasi OSPF dalam sebuah topologi adalah mengurangi overhead (waktu pemrosesan) routing, mempercepat convergance, serta membatasi ketidakstabilan network disebuah area dalam suatu network.
OSPF bekerja berdasarkan algoritma Shortest Path First yang dikembangkan berdasarkan algoritma Dijkstra dan sebagai bagian dari Interior Gateway Protocol (IGP).
OSPF menggunakan protokol routing link-state, didesain untuk bekerja dengan sngat efisien dalam proses pengiriman update informasi rute demikian juga disebutkan merupakan protokol routing yang menggunakan prinsip multipath protokol dimana dapat mempelajari berbagai rute dan memilih lebih dari satu rute ke host tujuan.

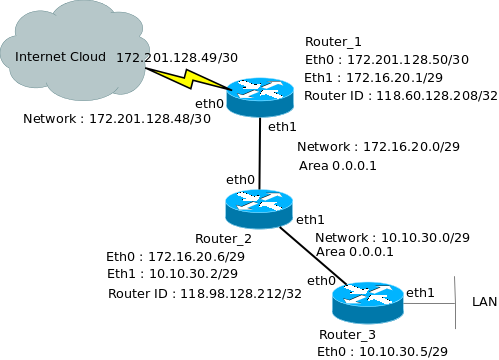

Case Study

Langkah 1. Memberikan alamat IP

Konfigurasi Router 1

Langkah a. Memberikan nama host pada router

vyatta@vyatta:~$configure

vyatta@vyatta#set system host-name router1

vyatta@vyatta#commit

vyatta@vyatta#save

Langkah b. Memasukkan alamat IP

vyatta@router1#set interfaces ethernet eth0 address 172.201.128.50/30
vyatta@router1#set interfaces ethernet eth1 address 172.16.20.1/29
vyatta@router1#set interfaces loopback lo address 118.60.128.208/32

vyatta@router1#commit

vyatta@router1#save

Konfigurasi Router 2

Langkah a. Memberikan nama host pada router

vyatta@vyatta:~$configure

vyatta@vyatta#set system host-name router2

vyatta@vyatta#commit

vyatta@vyatta#save

Langkah b. Memasukkan alamat IP

vyatta@router2#set interfaces ethernet eth0 address 172.16.20.6/29
vyatta@router2#set interfaces ethernet eth1 address 10.10.30.2/29

vyatta@router2#commit

vyatta@router2#save

Konfigurasi Router 3

Langkah a. Memberikan nama host pada router

vyatta@vyatta:~$configure

vyatta@vyatta#set system host-name router3

vyatta@vyatta#commit

vyatta@vyatta#save

Langkah b. Memasukkan alamat IP

vyatta@router3#set interfaces ethernet eth0 address 10.10.30.5/29
vyatta@router3#set interfaces ethernet eth1 address 192.168.3.4/24

vyatta@router3#commit

vyatta@router3#save

Langkah 2. Konfigurasi OSPF

Pada Router 1

vyatta@router1#set protocols ospf area 0.0.0.1 network 172.201.128.48/30
vyatta@router1#set protocols ospf area 0.0.0.1 network 172.16.20.0/29
vyatta@router1#set protocols ospf area 0.0.0.1 network 118.60.128.208/32
vyatta@router1#set protocols ospf log-adjacency-changes
vyatta@router1#set protocols ospf parameters router-id 118.60.128.208

vyatta@router1#commit

vyatta@router1#save

Pada Router2

vyatta@router2#set protocols ospf area 0.0.0.1 network 172.16.20.0/29

vyatta@router2#set protocols ospf area 0.0.0.1 network 10.10.30.0/29
vyatta@router2#set protocols ospf area 0.0.0.1 network 118.98.128.212/32
vyatta@router2#set protocols ospf log-adjacency-changes
vyatta@router2#set protocols ospf parameters router-id 118.98.128.212

vyatta@router2#commit

vyatta@router2#save

Pada Router3

vyatta@router3#set protocols ospf area 0.0.0.1 network 10.10.30.0/24
vyatta@router3#set protocols ospf log-adjacency-changes

vyatta@router3#commit

vyatta@router3#save

Langkah 3. Konfigurasi service

Pada Router 1 (router1)

vyatta@router1#set service ssh allow-root
vyatta@router1#set service port 22
vyatta@router1#set service https

vyatta@router1#commit

vyatta@router1#save

Pada Router 2 (router2)

vyatta@router2#set service ssh allow-root
vyatta@router2#set service port 22
vyatta@router2#set service https

vyatta@router2#commit

vyatta@router2#save

Pada Router 3 (router1)

vyatta@router3#set service ssh allow-root
vyatta@router3#set service port 22
vyatta@router3#set service https

vyatta@router3#commit

vyatta@router3#save

Langkah 4. Pengecekan Routing
Pada Router 1 (router1)

vyatta@vyatta:~$show ip route

Pada Router 2 (router2)

vyatta@vyatta:~$show ip route

Pada Router 3 (router3)

vyatta@vyatta:~$show ip route

Langkah 4. Pengecekan konfigurasi

Pada router 1
note: melakukan proses ping ke alamat 10.10.30.5 pada interface eth0 router 3

Pada router 3
note: melakukan proses traceroute ke alamat 172.201.128.50 pada interface eth1 router 1
